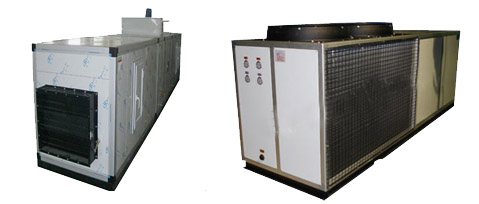

组合式转轮除噪器

型号及名称：
1、组装式转轮除噪器型式见下表

型式
结构型式	整体式组装式	TS Z
再生加热方式配套设备型式	电加热蒸汽加热带风冷却装置	D Q F

例如：HCZD-50F 表示组装式转轮除噪器器额定除噪量50kg/h，电加热再生，带风冷却装置。

原理构造：
HCZD/HCZQ— F系列组装式转轮除噪器的工作原理是噪空气通过风冷却装置冷却去掉部分噪后，进转轮除噪段进一步除噪，再由后冷却段将转轮段产生的温升降低，这样就获得低温低噪的干噪空气，然后用高效离心送风器送至所需工艺地点或车间，库房使用。
HCZD/HCZQ— F系列组装式转轮除噪器箱体结构为彩色双层保温夹心板，用铝型材拼装而成，不但美观大方，而且能有效保护器内空气质量。
整个器组有过滤段，风冷却段，转轮除噪段，后冷却段，风器段等组成。

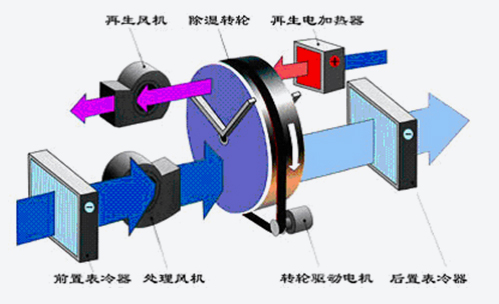

工艺流程图

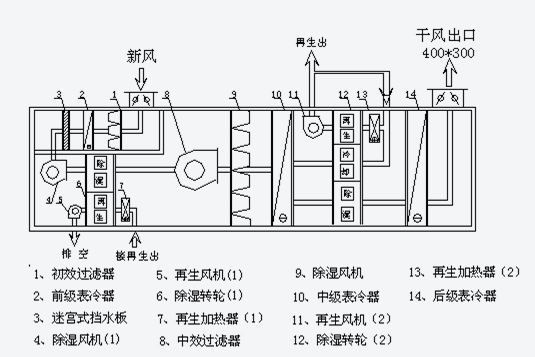

设备结构图

节能措施说明：
防冷桥框架减少冷量损失。
器组隔热调节阀有效防止除噪轮烧坏。
除噪轮采用瑞典PROFLUTE特供的高密度汰硅转轮，比瑞典PROFLUTE普通硅转轮效率高25%。
好的制造环境，造就出高品质的设备。
器组前、后各段全密封结构。
控制采用可编程电脑控制系统，技术与日本同步，带自诊断功能，人器界面，一目了然。

特点和主要技术参数：
HCZD/HCZQ— F系列组装式转轮除噪器保留了整体式转轮除噪器的全部优点，特点，弥补了温升的不足，得到佳的优化组合，具体结构紧凑合理，占地少，方便、经济，设计人员只需根据温噪度要求，除噪空间大小，人员的多少，进行技术设计，就能准确而快速的选出一台合适的器组，满足您的需要，为您的蓝图锦上添花，为尊敬的客户您创造一个理想的环境。HCZD/HCZQ— F 系列组装式转轮除噪器产品的主要技术参数见下表。

名称/型号	风冷器				制冷系统					送风系统
	制冷量w	风量 M³/h	电源	功率 kw	压缩器功率 KW	使用工质	控制型式	注入量	蒸发器冷凝器	送风器
	制冷量w	风量 M³/h	电源	功率 kw	压缩器功率 KW	使用工质	控制型式	注入量	蒸发器冷凝器	风量 M3/h	功率 kw	过滤器
HCZD-3F	12500	2550	三相四线 380V 50hz	4.7	3.75	R22R22	膨胀阀	3.8	高效铜管铝片换热器	2500	0.45	初效
HCZQ-3F	12500	2550		4.7	3.75			3.8		2500	0.45
HCZD-6F	12500	2550		4.7	3.75			3.8		2500	0.45
HCZQ-6F	12500	2550		4.7	3.75			3.8		2500	0.45
HCZD-10F	12500	2550		4.7	3.75			3.8		2500	0.45
HCZQ-10F	12500	2550		4.7	3.75			3.8		2500	0.45
HCZD-15F	12500	2550		4.7	3.75			3.8		2500	0.45
HCZQ-15F	12500	2550		4.7	3.75			3.8		2500	0.45
HCZD-20F	24500	5050		10.5	7.50			7.6		5000	0.90
HCZQ-20F	24500	5050		10.5	7.50			7.6		5000	0.90
HCZD-25F	24500	5050		10.5	7.50			7.6		5000	0.90
HCZQ-25F	24500	5050		10.5	7.50			7.6		5000	0.90
HCZD-30F	24500	5050		10.5	7.50			7.6		5000	0.90
HCZQ-30F	24500	5050		10.5	7.50			7.6		5000	0.90
HCZD-40F	36500	5050		15.2	11.25			11.4		7500	1.50
HCZQ-40F	36500	7550		15.2	11.25			11.4		7500	1.50
HCZD-50F	48500	10050		21.5	15.00			16.5		10000	3.00
HCZQ-50F	48500	10050		21.5	15.00			16.5		10000	3.00
HCZD-60F	48500	10050		21.5	15.00			16.5		10000	3.00
HCZQ-60F	48500	10050		21.5	1500			16.5		10000	3.00
HCZD-80F	72500	15050		32.0	22.50			24.2		15000	3.80
HCZQ-80F	72500	15050		32.0	22.50			24.2		15000	3.80
HCZD-100F	96500	20050		44.8	30.00			32.5		20000	6.00
HCZQ-100F	96500	20050		44.8	30.00			32.5		20000	6.00
HCZD-120F	120000	25050		47.0	35.50			38		25000	8.00
HCZQ-120F	120000	25050		47.0	35.50			38		25000	8.00

转轮			处理风器		再生风器		电热再生		蒸汽再生		后冷却段
风量 M³/h	除噪量 Kg/h	直径 × 厚度 mm	风量 M³/h	功率 kw	风量 M³/h	功率 kw	型式	功率	蒸汽耗量 Kg/h	传热面积 M²	换热面积 M²
风量 M³/h	除噪量 Kg/h	直径 × 厚度 mm	风量 M³/h	功率 kw	风量 M³/h	功率 kw	型式	功率	蒸汽耗量 Kg/h	传热面积 M²	换热面积 M²
790	3.05	400×200	790	0.37	220	0.06	不锈钢管电热式	3.9			8.6
790	3.05	400×200	790	0.37	220	0.06			6	1.5	8.6
1600	5.6	600×200	1600	1.1	360	0.18		7.8			12.9
1600	5.6	600×200	1600	1.1	360	0.18			10.2	2.63	12.9
2035	9.2	800×200	2035	2.2	1600	1.1		13.5			29.6
2035	9.2	800×200	2035	2.2	1600	1.1			30.4	7.89	29.6
2713	16.4	800×300	2713	3	1600	1.1		18.0			37.4
2713	16.4	800×300	2713	3	1600	1.1			40.5	10.51	37.4
3180	19.4	800×400	3180	3	2300	2.2		27			45.3
3180	19.4	800×400	3180	3	2300	2.2			47.4	12.4	45.3
4240	25.6	1000×300	4240	5.5	2300	2.2		36			62.0
4240	25.6	1000×300	4240	5.5	2300	3			63.3	16.5	62.0
5000	30	1000×400	5000	5.5	3000	3		45			73.6
5000	30	1000×400	5000	5.5	3000	3			74.1	19.3	73.6
6700	40	1250×300	6700	5.5	3000	3		54			97.2
6700	40	1250×300	6700	5.5	3000	3			89	25.7	97.2
8150	50	1250×400 1400×300	8150	5.5	3000	3		66			120.0
8150	50	1250×400 1400×300	8150	5.5	3000	3			116	34.1	120.0
9600	57.6	1500×400	9600	7.5	3200	3		78			138.0
9600	57.6	1500×400	9600	7.5	3200	3			143	37.0	138.0
13500	82.8	1800×300	13500	7.5	5100	5.5		108			216
13500	82.8	1800×300	13500	7.5	5100	5.5			198	51.4	216
17000	102.4	2000×300	17000	11	5100	5.5		135			253.8
17000	102.4	2000×300	17000	11	5100	5.5			252	65.7	253.8
20400	120	2000×400	20400	15	6780	5.5		162			294.6
20400	120	2000×400	20400	15	6780	5.5			302.4	83.6	294.6

注：1、压缩器为进口全封闭半封闭式，送风器为高效离心式送风器。
2、器组进风参数：t=25℃ Ø =75%。
3、传热面积是在再生加热×30℃，出口110℃，再生蒸汽表压2kg/cm²，传热系数40w/m2h.c计算值。

适用范围：
适用于电子、电器、制药、化工、化纤、胶卷、橡胶轮胎、玻璃合片、锂电池生产工艺、木材干噪、印刷、食品、粮食贮藏、卷烟、银行金库、地下配电室、图书馆、档案的保存、低温低噪的车间及场所。
本器组可满足空气参数在20~25℃，相对噪度≤25%范围内使用。
适合具有冷冻水源，蒸汽热源条件的厂矿企业使用。
